Alle Standardstecker anzeigen / Alle Stecker AM-TOP® anzeigen
MENNEKES Stecker AM-TOP® 290
MENNEKES Stecker AM-TOP® 290 images3d

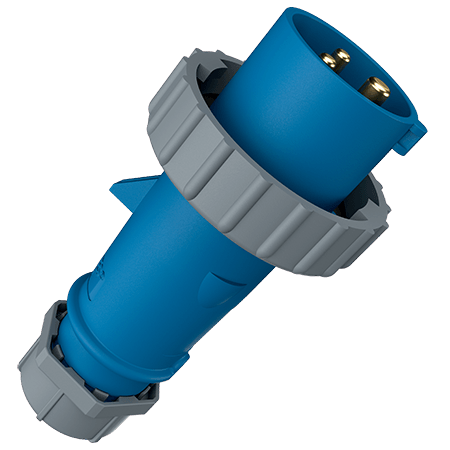

Stecker AM-TOP® 290

Ampere 16 A 32 A
Pole
Volt
Uhrzeitstellung
  • Schraubkontakt
  • einteiliges Gehäuse
  • Verschraubung mit Abdichtung
  • Zugentlastung und Kabelknickschutz
  • Bestellnr.290
  • EAN4015394002031
  • VPE 10 Stück

Technische Daten

Stecker AM-TOP® 290

Ampere 32 A
Pole 3 p
Volt 230 V
Uhrzeitstellung 6 h
Hertz 50-60 Hz
Anschlusstechnik Schraubkontakt
Kontakt standard
Schutzart IP67
Gewicht 292 g
Prüfzeichen VDE

Planungsdaten & Downloads

Stecker AM-TOP® 290

ProduktinfoblattStecker AM-TOP® 290 PDF, 130 KB
KonformitätserklärungStecker AM-TOP® 290 ZIP, 227 KB
CAD-Daten STPStecker AM-TOP® 290 ZIP, 1 MB
CAD-Daten 3D-DWGStecker AM-TOP® 290 ZIP, 3 MB
Montageanleitung / BetriebsanleitungStecker AM-TOP® 290 PDF, 2 MB
Maßzeichnung HochformatStecker AM-TOP® 290 PNG, 54 KB
Maßzeichnung QuerformatStecker AM-TOP® 290 PNG, 54 KB

Richtlinien

Stecker AM-TOP® 290

REACh
RoHS

Passende Produkte

Stecker AM-TOP® 290 mit IP67

MENNEKES Kupplung AM-TOP® 552

Kupplung AM-TOP®

Bestellnr. 552

  • Schutzart: IP67
  • Ampere: 32 A
  • Pole: 3 p
  • Volt: 230 V
  • Anschlusstechnik: Schraubkontakt
mehr
MENNEKES Anbausteckdose 1502

Anbausteckdose

Bestellnr. 1502

  • Schutzart: IP67
  • Ampere: 32 A
  • Pole: 3 p
  • Volt: 230 V
  • Anschlusstechnik: Schraubkontakt
mehr
MENNEKES Wandsteckdose DUOi 5614306G

Wandsteckdose DUOi

Bestellnr. 5614306G

  • Schutzart: IP67 / IP69
  • Ampere: 32 A
  • Pole: 3 p
  • Volt: 230 V
  • Anschlusstechnik: Schraubkontakt
mehr
MENNEKES Wandsteckdose 9351

Wandsteckdose

Bestellnr. 9351

  • Schutzart: IP67
  • Ampere: 32 A
  • Pole: 3 p
  • Volt: 230 V
  • Anschlusstechnik: Schraubkontakt
mehr

Passendes Zubehör

Stecker AM-TOP® 290

MENNEKES Schutzkappe 40841

Schutzkappe

Bestellnr. 40841

für wasserdichte Stecker, Wand- und Anbaugerätestecker 32 A, 3 p + 4 p

mehr

Sie haben Fragen zu unseren Produkten und Services? Gerne sind wir für Sie da. Bitte geben Sie unten Ihre Postleitzahl ein, um den richtigen Ansprechpartner für Ihre Fragen zu finden. Zusätzlich zu den Ansprechpartnern aus der MENNEKES Zentrale werden Ihnen dann auch Ihre Ansprechpartner vor Ort angezeigt.

Häufige Fragen zum Produkt

Was bedeutet die Uhrzeitstellung 6h?

Bei der Kupplung oder der Steckdose befindet sich der Schutzleiterkontakt (PE) auf der Position/Uhrzeitstellung 6h. Weitere Informationen finden Sie hier
