Alle Kupplungen anzeigen / Alle Kupplung AM-TOP® anzeigen

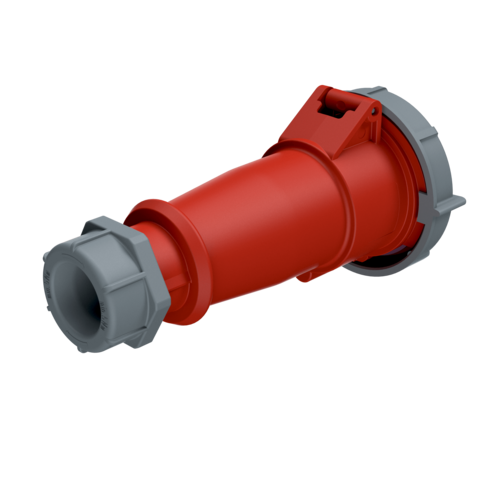

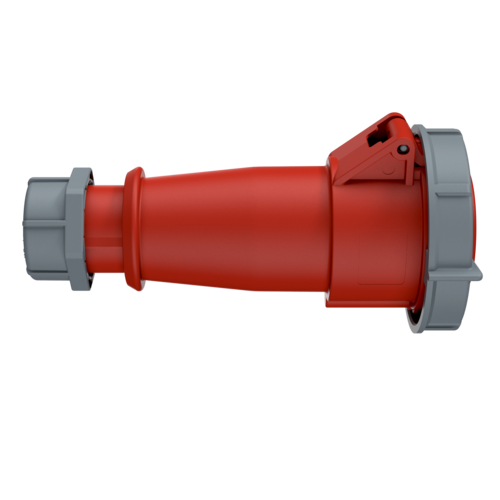

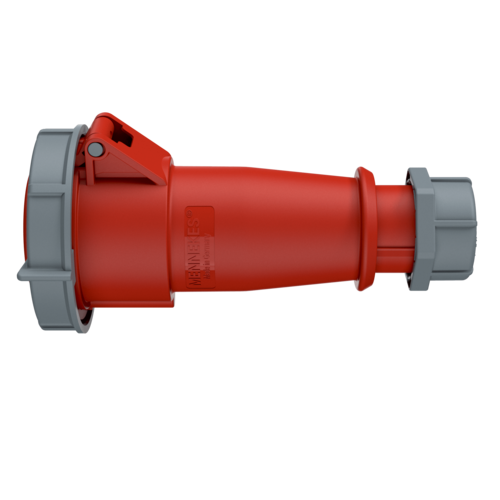

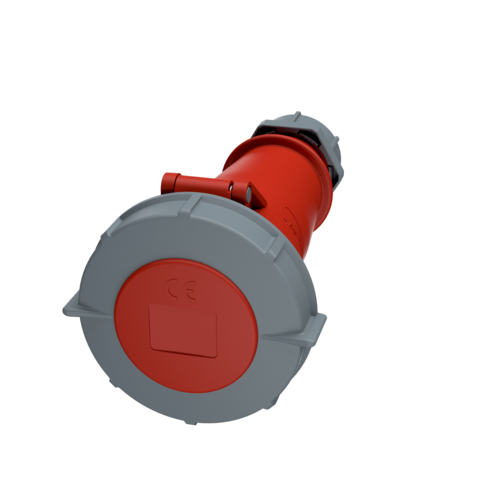

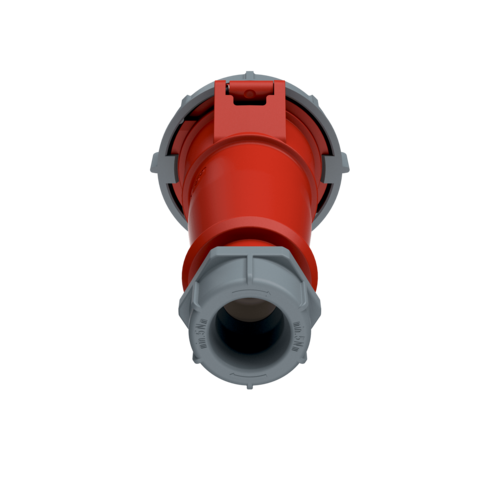

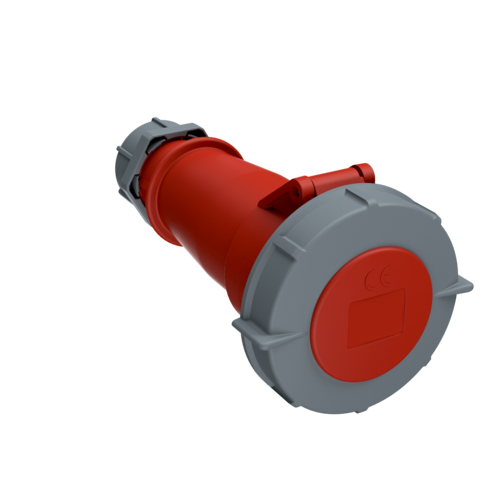

MENNEKES Kupplung AM-TOP® 562
MENNEKES Kupplung AM-TOP® 562 images3d

Kupplung AM-TOP® 562

Ampere 16 A 32 A
Pole
Volt
Uhrzeitstellung
  • Schraubkontakt
  • einteiliges Gehäuse
  • Verschraubung mit Abdichtung
  • Zugentlastung und Kabelknickschutz
  • Bestellnr.562
  • EAN4015394004172
  • VPE 10 Stück

Technische Daten

Kupplung AM-TOP® 562

Ampere 32 A
Pole 5 p
Volt 400 V
Uhrzeitstellung 6 h
Hertz 50-60 Hz
Anschlusstechnik Schraubkontakt
Kontakt standard
Schutzart IP67
Gewicht 434 g
Prüfzeichen VDE

Ausschreibungsdaten

Kupplung AM-TOP® 562

GAEB XML Universelle LV-Daten (X80) Kupplung AM-TOP® 562
GAEB XML Leistungsverzeichnis (X81) Kupplung AM-TOP® 562
GAEB XML Kostenanschlag (X82) Kupplung AM-TOP® 562
GAEB XML Angebotsaufforderung (X83) Kupplung AM-TOP® 562
GAEB 90 Leistungsverzeichnis (D81) Kupplung AM-TOP® 562
GAEB 90 Angebotsanforderung (D83) Kupplung AM-TOP® 562
ÖNORM Ausschreibungs-LV Kupplung AM-TOP® 562
ÖNORM Kostenschätzung-LV Kupplung AM-TOP® 562
DATANORM 5 Kupplung AM-TOP® 562
PDF Kupplung AM-TOP® 562
Excel Kupplung AM-TOP® 562
Word Kupplung AM-TOP® 562
Textdatei (.txt) Kupplung AM-TOP® 562
Formatierter Text (.rtf) Kupplung AM-TOP® 562

Planungsdaten & Downloads

Kupplung AM-TOP® 562

ProduktinfoblattKupplung AM-TOP® 562 PDF, 107 KB
KonformitätserklärungKupplung AM-TOP® 562 PDF, 53 KB
CAD-Daten STPKupplung AM-TOP® 562 ZIP, 1 MB
CAD-Daten 3D-DWGKupplung AM-TOP® 562 ZIP, 3 MB
Montageanleitung / BetriebsanleitungKupplung AM-TOP® 562 PDF, 2 MB
Maßzeichnung HochformatKupplung AM-TOP® 562 PNG, 38 KB
Maßzeichnung QuerformatKupplung AM-TOP® 562 PNG, 38 KB

Richtlinien

Kupplung AM-TOP® 562

REACh
RoHS

Passende Produkte

Kupplung AM-TOP® 562 mit IP67

MENNEKES Anbausteckdose 1551

Anbausteckdose

Bestellnr. 1551

  • Schutzart: IP67
  • Ampere: 32 A
  • Pole: 5 p
  • Volt: 400 V
  • Anschlusstechnik: Schraubkontakt
mehr
MENNEKES Wandsteckdose 9382

Wandsteckdose

Bestellnr. 9382

  • Schutzart: IP67
  • Ampere: 32 A
  • Pole: 5 p
  • Volt: 400 V
  • Anschlusstechnik: Schraubkontakt
mehr
MENNEKES Wandsteckdose DUOi 5614506G

Wandsteckdose DUOi

Bestellnr. 5614506G

  • Schutzart: IP67 / IP69
  • Ampere: 32 A
  • Pole: 5 p
  • Volt: 400 V
  • Anschlusstechnik: Schraubkontakt
mehr
MENNEKES Stecker AM-TOP® 300

Stecker AM-TOP®

Bestellnr. 300

  • Schutzart: IP67
  • Ampere: 32 A
  • Pole: 5 p
  • Volt: 400 V
  • Anschlusstechnik: Schraubkontakt
mehr

Sie haben Fragen zu unseren Produkten und Services? Gerne sind wir für Sie da. Bitte geben Sie unten Ihre Postleitzahl ein, um den richtigen Ansprechpartner für Ihre Fragen zu finden. Zusätzlich zu den Ansprechpartnern aus der MENNEKES Zentrale werden Ihnen dann auch Ihre Ansprechpartner vor Ort angezeigt.

Häufige Fragen zum Produkt

Was bedeutet die Uhrzeitstellung 6h?

Bei der Kupplung oder der Steckdose befindet sich der Schutzleiterkontakt (PE) auf der Position/Uhrzeitstellung 6h. Weitere Informationen finden Sie hier
