Alle Kupplungen anzeigen / Alle Kupplung AM-TOP® anzeigen

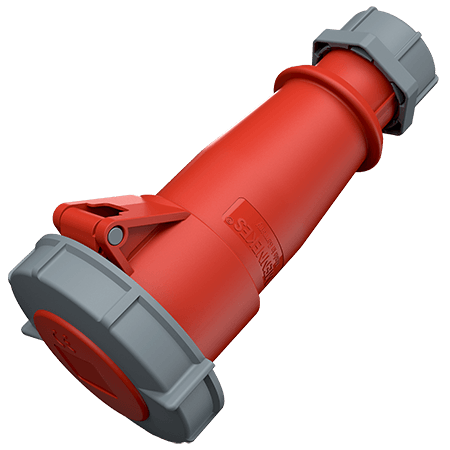

Kupplung AM-TOP® 556

Name: Kupplung AM-TOP®
Brand: MENNEKES
SKU: 556

Ampere 16 A 32 A

Pole

Volt

Uhrzeitstellung

Schraubkontakt
einteiliges Gehäuse

Verschraubung mit Abdichtung
Zugentlastung und Kabelknickschutz

Bestellnr.556
EAN4015394004110
VPE 10 Stück

Technische Daten

Kupplung AM-TOP® 556

Ampere	32 A
Pole	4 p
Volt	400 V
Uhrzeitstellung	6 h
Hertz	50-60 Hz
Anschlusstechnik	Schraubkontakt
Kontakt	standard
Schutzart	IP67
Gewicht	302 g
Prüfzeichen	VDE

Planungsdaten & Downloads

Kupplung AM-TOP® 556

ProduktinfoblattKupplung AM-TOP® 556 PDF, 107 KB

KonformitätserklärungKupplung AM-TOP® 556 PDF, 28 KB

CAD-Daten STPKupplung AM-TOP® 556 ZIP, 1 MB

CAD-Daten 3D-DWGKupplung AM-TOP® 556 ZIP, 3 MB

Montageanleitung / BetriebsanleitungKupplung AM-TOP® 556 PDF, 2 MB

Maßzeichnung HochformatKupplung AM-TOP® 556 PNG, 38 KB

Maßzeichnung QuerformatKupplung AM-TOP® 556 PNG, 38 KB

Richtlinien

Kupplung AM-TOP® 556

REACh

RoHS

Passende Produkte

Kupplung AM-TOP® 556 mit IP67

Stecker AM-TOP®

Bestellnr. 294

Schutzart: IP67
Ampere: 32 A
Pole: 4 p
Volt: 400 V
Anschlusstechnik: Schraubkontakt

mehr

Wandsteckdose DUOi

Bestellnr. 5614406G

Schutzart: IP67 / IP69
Ampere: 32 A
Pole: 4 p
Volt: 400 V
Anschlusstechnik: Schraubkontakt

mehr

Sie haben Fragen zu unseren Produkten und Services? Gerne sind wir für Sie da. Bitte geben Sie unten Ihre Postleitzahl ein, um den richtigen Ansprechpartner für Ihre Fragen zu finden. Zusätzlich zu den Ansprechpartnern aus der MENNEKES Zentrale werden Ihnen dann auch Ihre Ansprechpartner vor Ort angezeigt.

Häufige Fragen zum Produkt

Was bedeutet die Uhrzeitstellung 6h?

Bei der Kupplung oder der Steckdose befindet sich der Schutzleiterkontakt (PE) auf der Position/Uhrzeitstellung 6h. Weitere Informationen finden Sie hier
