Alle Kupplungen anzeigen / Alle Kupplung AM-TOP® anzeigen

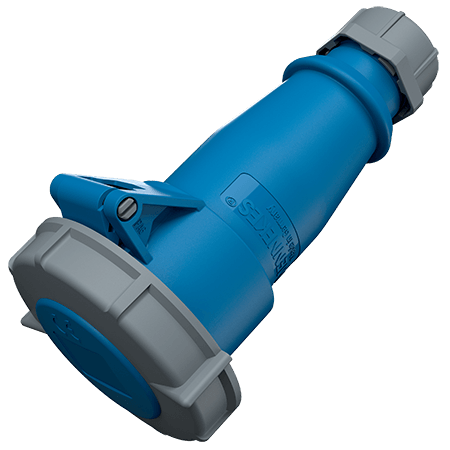

MENNEKES Kupplung AM-TOP® 540
MENNEKES Kupplung AM-TOP® 540 images3d

Kupplung AM-TOP® 540

Ampere 16 A 32 A
Pole
Volt
Uhrzeitstellung
  • Schraubkontakt
  • einteiliges Gehäuse
  • Verschraubung mit Abdichtung
  • Zugentlastung und Kabelknickschutz
  • Bestellnr.540
  • EAN4015394003946
  • VPE 10 Stück

Technische Daten

Kupplung AM-TOP® 540

Ampere 16 A
Pole 3 p
Volt 230 V
Uhrzeitstellung 6 h
Hertz 50-60 Hz
Anschlusstechnik Schraubkontakt
Kontakt standard
Schutzart IP67
Gewicht 191 g
Prüfzeichen VDE

Ausschreibungsdaten

Kupplung AM-TOP® 540

GAEB XML Universelle LV-Daten (X80) Kupplung AM-TOP® 540
GAEB XML Leistungsverzeichnis (X81) Kupplung AM-TOP® 540
GAEB XML Kostenanschlag (X82) Kupplung AM-TOP® 540
GAEB XML Angebotsaufforderung (X83) Kupplung AM-TOP® 540
GAEB 90 Leistungsverzeichnis (D81) Kupplung AM-TOP® 540
GAEB 90 Angebotsanforderung (D83) Kupplung AM-TOP® 540
ÖNORM Ausschreibungs-LV Kupplung AM-TOP® 540
ÖNORM Kostenschätzung-LV Kupplung AM-TOP® 540
DATANORM 5 Kupplung AM-TOP® 540
PDF Kupplung AM-TOP® 540
Excel Kupplung AM-TOP® 540
Word Kupplung AM-TOP® 540
Textdatei (.txt) Kupplung AM-TOP® 540
Formatierter Text (.rtf) Kupplung AM-TOP® 540

Planungsdaten & Downloads

Kupplung AM-TOP® 540

ProduktinfoblattKupplung AM-TOP® 540 PDF, 113 KB
KonformitätserklärungKupplung AM-TOP® 540 ZIP, 245 KB
CAD-Daten STPKupplung AM-TOP® 540 ZIP, 1,006 KB
CAD-Daten 3D-DWGKupplung AM-TOP® 540 ZIP, 2 MB
Montageanleitung / BetriebsanleitungKupplung AM-TOP® 540 PDF, 2 MB
Maßzeichnung HochformatKupplung AM-TOP® 540 PNG, 38 KB
Maßzeichnung QuerformatKupplung AM-TOP® 540 PNG, 38 KB

Richtlinien

Kupplung AM-TOP® 540

REACh
RoHS

Passende Produkte

Kupplung AM-TOP® 540 mit IP67

MENNEKES Anbausteckdose 1475

Anbausteckdose

Bestellnr. 1475

  • Schutzart: IP67
  • Ampere: 16 A
  • Pole: 3 p
  • Volt: 230 V
  • Anschlusstechnik: Schraubkontakt
mehr
MENNEKES Wandsteckdose 9301

Wandsteckdose

Bestellnr. 9301

  • Schutzart: IP67
  • Ampere: 16 A
  • Pole: 3 p
  • Volt: 230 V
  • Anschlusstechnik: Schraubkontakt
mehr
MENNEKES Stecker AM-TOP® 278

Stecker AM-TOP®

Bestellnr. 278

  • Schutzart: IP67
  • Ampere: 16 A
  • Pole: 3 p
  • Volt: 230 V
  • Anschlusstechnik: Schraubkontakt
mehr
MENNEKES Wandsteckdose DUOi 5612306G

Wandsteckdose DUOi

Bestellnr. 5612306G

  • Schutzart: IP67 / IP69
  • Ampere: 16 A
  • Pole: 3 p
  • Volt: 230 V
  • Anschlusstechnik: Schraubkontakt
mehr

Sie haben Fragen zu unseren Produkten und Services? Gerne sind wir für Sie da. Bitte geben Sie unten Ihre Postleitzahl ein, um den richtigen Ansprechpartner für Ihre Fragen zu finden. Zusätzlich zu den Ansprechpartnern aus der MENNEKES Zentrale werden Ihnen dann auch Ihre Ansprechpartner vor Ort angezeigt.

Häufige Fragen zum Produkt

Was bedeutet die Uhrzeitstellung 6h?

Bei der Kupplung oder der Steckdose befindet sich der Schutzleiterkontakt (PE) auf der Position/Uhrzeitstellung 6h. Weitere Informationen finden Sie hier
